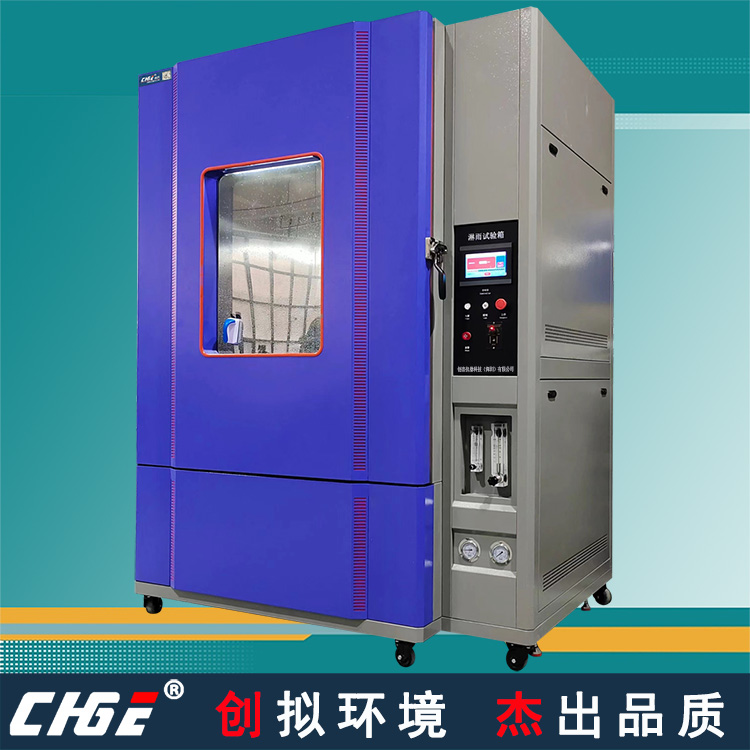

箱式淋雨試驗箱技術資料
LX-010
產品簡介
本設備適用于電子電工、汽車摩托車零部件外殼和密封件在淋雨條件下，其外殼防止雨水滲透能力或遭到淋雨時或之后的工作性能良好的試驗。
本設備內膽、外殼均采用優質不銹鋼制成，大面積玻璃觀察窗，外型美觀。轉盤和噴桿電機均采用進口電機，轉速可按用戶需要自行調節。具有良好的安全保護功能。
產品主要性能
本設備主要由箱體、噴淋系統及控制系統組成。箱體的內外材質均采用優質不銹鋼板，大面積玻璃觀察窗，外型美觀。轉盤和噴桿電機均采用進口電機，轉速可按用戶需要自行調節。具有良好的安全保護功能
該設備主要控制儀采用智能溫度控制儀，人性化設計的操作方法，易學易用，并且不同功能檔次的儀表操作相互兼容。輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定。具備位式調節和AI人工智能調節功能，0.1級精度，多種報警模式。
產品符合標準
本設備符合標準： GB 4208-2008 IPX1～IPX4。
產品主要技術指標
|
型號規格
|
LX-010
|
|
工作室尺寸
|
1000×1000×1000
|
|
主要
試驗
條件
|
IPX1
|
試驗方法
|
試樣置于轉臺上
|
|
滴水量或流量
|
1～1.5mm/min
|
|
試驗持續時間
|
10min
|
|
IPX2
|
試驗方法
|
試樣置于傾斜15º轉臺上
|
|
滴水量或流量
|
3～5mm/min
|
|
試驗持續時間
|
每一個傾斜位置2.5min
|
|
試樣臺轉速
|
1r/min
|
|
IPX3
|
試驗方法
|
垂直方向±60°范圍淋水，最大距離
200mm
|
|
滴水量或流量
|
0.07L/min±5%
|
|
試驗持續時間
|
10min
|
|
滴水量或流量
|
10 L/min±5%
|
|
試驗持續時間
|
5min
|
|
每次擺動（2×120º）約需4S
|
|
IPX4
|
試驗方法
|
垂直方向±180°范圍淋水
|
|
滴水量或流量
|
0.07L/min±5%
|
|
試驗持續時間
|
10min
|
|
每次擺動（2×360º）約需12S
|
產品主要配置
|
設備名稱
|
淋雨試驗箱
|
|
箱體
|
外殼材質
|
SUS304不銹鋼板
|
|
內膽材質
|
SUS304不銹鋼板
|
|
擺管轉盤
|
不銹鋼板
|
|
噴水桿
|
不銹鋼管
|
|
觀察窗
|
試驗箱門中部設大面積玻璃觀察窗
|
|
電氣
控制
系統
|
控制儀
|
進口觸摸屏控制儀
|
|
可編程控制器
|
與控制儀一體附加IO板
|
|
交流接觸器
|
正泰
|
|
固態繼電器
|
臺灣陽明
|
|
中間繼電器
|
歐姆龍
|
|
淋雨
系統
|
循環用水
|
不銹鋼水箱和水泵
|
|
流量精度調節
|
流量調節閥
|
|
壓力控制
|
水壓表
|
|
電子調速器
|
調節試樣架、擺管轉速
|
|
大容量水泵
|
國產品牌
|
|
安全
保護
裝置
|
電源超載、短路保護
|
|
接地保護
|
|
缺水保護
|
|
報警訊響提示
|
服務承諾
免費上門安裝調試、培訓操作人員。
產品自交付使用之日起包修壹年，但下述情況除外：
a. 需方操作失誤，出現人為故障和損壞；
b. 需方將設備轉交他人使用；
c. 其它不應由供貨方承受服務。
d. 需方自行修改儀表參數,導致設備無法正常運行.
包修期滿后提供有償服務。
設備使用條件（用戶條件）
溫度：23±3℃
相對溫度：≤75%RH
大氣壓：86～106Kpa
周圍無強烈振動，無陽光直接照射或其他熱源直接輻射
周圍無強烈氣流，當周圍空氣需要強制流動時，氣流不應直接吹到箱體上
周圍無強烈電磁場影響，周圍無高濃度粉塵及腐蝕性物質，安裝場地通風良好
為保護設備的正常運行和操作方便，除保持水平以外，設備與墻壁或器物之間應預留60cm間。
要求有自來水
|
